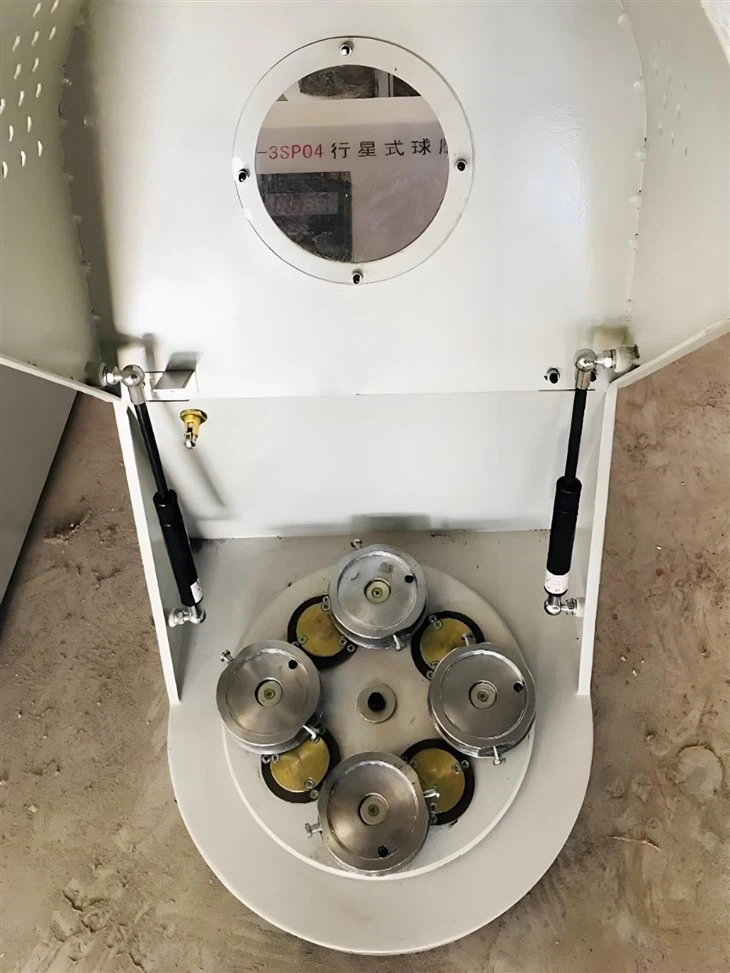

Függőleges bolygógolyó malom

Rendkívül hatékony és pontos porfeldolgozó berendezésként afüggőleges bolygógolyó malomSzámos területen döntő szerepet játszik, mint például az anyagtudomány, a vegyipar, a kohászat, az elektronika és az új energia. Egyedülálló bolygómozgási módja elérheti az anyagok finom őrlését, hatékony keverését és egységes diszperzióját, erősen támogathatja az új anyagok kutatását és fejlesztését, a termékminőség javulását és a termelési folyamatok optimalizálását.

Egyedülálló működési elvével, kiemelkedő teljesítményjellemzőivel és széles körű alkalmazáspályáival ez a berendezés pótolhatatlan szerepet játszik számos iparágban. A technológia folyamatos fejlődésével és a piaci igények állandó változásaival,Függőleges bolygógömb malmokFolytatja az innovációt és a fejlődést, az intelligencia, a nagyméretű, nagy hatékonyság, a többfunkció és a környezetbarátság felé mozogva. A releváns vállalkozások és kutatóintézmények számára a műszaki jellemzők és az alkalmazási trendek alapos megértése, valamint a berendezések ésszerű kiválasztása és felhasználása elősegíti a termelés hatékonyságának javítását, a költségek csökkentését, a termékminőség javítását és az ipar fenntartható fejlődésének elősegítését.

Afüggőleges bolygógolyó malomegy összetett és pontos energiaátviteli és anyagi deformációs folyamat. A részecskeméret finomítását, az alkatrészek keverését és a szerkezeti ellenőrzést éri el az őrlő golyók és az anyagok közötti többdimenziós kölcsönhatás révén. Az alábbiakban egy szisztematikus elemzés négy dimenzióból: a mozgási stádiumok bomlása, az energiaátviteli mechanizmus, az anyagi deformációs viselkedés és a kulcs paraméterek befolyása:

 Kitöltési szakasz: kinetikus energia felhalmozódása és ütés terhelése

Trigger állapot: Ha a gömbmalom edényének orbitális sebessége és forgási sebessége eléri a kritikus arányt (általában 1: 1,5–1: 2,5), a csiszológolyók a centrifugális erő és az inerciális erő egyensúlyhiányának köszönhetően hagyják el az üvegedényfalat, és lépjenek be a kilövési pályára.

Energiajellemzők: Az őrlő golyók másodpercenként 5-15 méter sebességgel ütik el az anyagot, egyetlen 0.

Jellemző hatás:

Kemény és törékeny anyagok (például kvarc és alumínium -oxid): közvetlenül repedéseket és töréseket okoznak, hirtelen 50% -ról 80% -kal csökkent a részecskeméret.

Puha anyagok (például polimerek és fémporok): A helyi plasztikus deformáció révén gödrök képződnek, hogy felkészüljenek a későbbi finomításra.

 Hulló szakasz: Nyomásimulzus és stresszkoncentráció

Mozgás jellemzői: A csiszológolyók szabadon esnek a kilökő csúcsból, felgyorsítják a gravitációs gyorsulással, majd befolyásolják az anyaghalomot, függőleges lefelé irányuló nyomásimulációt képezve.

Stresszátvitel

Az ütközési erő nyíróhullámokat és kompressziós hullámokat generál az anyagon belül, kiváltva a mikrotok szaporítását a részecskék között.

A feszültségkoncentráció -együttható 3-5 -szer érheti el, ami a részecskéket elsősorban a gyenge pontokban (például a gabonahatárok és a fázis interfészek) törése okozhatja.

Tipikus jelenség:

Réteges anyagok (például grafit és agyag): Ha a hasítási sík mentén megfosztják, a rétegek közötti távolság csökken.

Többfázisú kompozitok: interfacialis szünet, a megerősítő fázis elválasztása a mátrixtól.

 Gördülő szakasz: nyírási finomítás és homogenizáció

Súrlódási mechanizmus: Az őrlő golyók az anyag felületére gördülnek. A csúszó súrlódás (μ =0. 1-0. 3) és a gördülő súrlódás együttes hatása révén.

Finomítási hatékonyság

A gördülő súrlódás levághatja a 0 részecskefelületréteg vastagságát.<10μm.

A folyamatos gördülés miatt a részecske alakja általában gömb alakú, és a fajlagos felület 10%-kal növekszik.

Keverési hatás:

A különböző alkatrészek anyagai a gördülés során érintkezésbe kerülnek, az ütközés által generált repedéshálózattal kombinálva, molekuláris szintű keverés elérésével.

A keverés egységessége (CV érték) kevesebb, mint 5%-ra csökkenthető, megfelelve az akkumulátorok, katalizátorok stb. Nagy pontosságú követelményeinek.

Energiaátadási és konverziós mechanizmus

Energiabeviteli út

Orbitális kinetikus energia: A forgótányér forgása biztosítja az alapvető energiát, amely a rendszer teljes energiájának 30–50% -át teszi ki, amelyet az őrlőgolyók általános mozgásának fenntartására használnak.

Ön-forgatási kinetikus energia: A golyó malom edényének önfeldolgozása az energia 40–60% -át teszi ki, és az őrlő golyókat vezeti, hogy centrifugál-centripetalis ciklikus mozgást hozzon létre, és magas frekvenciájú hatást eredményez.

Az ütközési energia eloszlás: A csiszológolyók és az anyagok, valamint a tartály fala közötti ütközés a kinetikus energiát plasztikai deformációs energiává alakítja (60%-70%), törés energiává (20%{3}}%) és termikus energia (5%-15%).

Energia sűrűség -optimalizálás

Kritikus sebességszabályozás

Túl alacsony forgási sebesség (<60% critical value) : The grinding balls slide against the wall, the energy density is <10 W/kg, and the grinding efficiency is low.

Excessively high rotational speed (>120% -os kritikus érték): A csiszológolyók szétszóródnak, az energiafelhasználási sebesség csökken, és hajlamos arra, hogy a tartály túlmelegedjen.

Optimális tartomány: Ha a forgási sebesség arány 1: 2, az energia sűrűség eléri a 50-80 W/kg -ot, a hatékonyság és a stabilitás kiegyensúlyozása.

Energiaelosztási stratégia

Coarse grinding stage: Increase the orbital speed (>300 fordulat / perc), növelje az ütközési energia arányát 70%-ra, és gyorsan csökkentse a részecskeméretet 10-50 μm -re.

Finom őrlési szakasz: Csökkentse a forgási sebességet 100-200 fordulat / perc, növelje a gördülő súrlódási energia arányát 50%-ra, és elérje a részecskemérettel rendelkező nanoméretű nanoméret<1μm.

Az őrlési folyamat szabályozása kulcs paraméterekkel

Forgatási sebesség arány (forradalom: forgás)

Forgási sebesség arány	Energiaeloszlás (hatás: súrlódás)	Alkalmazható részecskemérettartomány	Tipikus anyagok
1:1	80%:20%	100-500μm	Érc előtti ütés
1:2	60%:40%	10-100μm	Kerámia por
1:3	40%:60%	0.1-10μm	Akkumulátoranyagok



Csiszológömb osztályozás

Bimodal eloszlás (pl. 100mm: φ5mm =1: 2):

A nagy golyók (φ10 mm) kezdeti ütközést biztosítanak, míg a kis golyók (φ5mm) kitöltik az üregeket, növelve a töltési sebességet 70%-ra.

A keverési hatékonyság 40% -kal növekszik az egyetlen átmérőhöz képest, és az energiafogyasztás 25% -kal csökken.

Hárompeak-eloszlás (pl.

A durva-közepes finomságú háromlépcsős csiszolás, a D90 célrészecskemérettel<0.5μm, and is suitable for ultrafine ceramics and catalyst carriers.



Kitöltési arány optimalizálás

Kritikus töltési sebesség (φ _ C):

Pφ _ c=(π/6√2) · (d _ golyó/d _ can)^(3/2) · n, amely megfelelő a gömb átmérőjéhez.

A tényleges töltési sebesség általában 0.

Dinamikus beállítás

A durva őrlési szakaszban magas töltési arányt (70%-75%) fogadnak el az ütközési energia fokozása érdekében.

A finom őrlési szakaszban 60% -ra csökken a -65%, hogy minimalizálja a csiszológolyók ütközése által okozott energiavesztést.

Afüggőleges bolygógolyó malomalapvetően az energia, a szerkezet és a teljesítmény multi-skálájú, összekapcsolt szabályozása. A kinematikus paraméterek és a termodinamikai körülmények pontos ellenőrzésével a keresztméretű gyártás a mikrométer szintjétől a nanométer szintjéig érhető el, ezáltal alapvető berendezések támogatását biztosítva a fejlett anyagok fejlesztéséhez.
