Nagynyomású kötegelt reaktor fűtési és hűtési rendszere
Apr 30, 2025
Hagyjon üzenetet
Magas nyomó -kötegreaktorokalapvető berendezések a hatékony reakciók eléréséhez olyan területeken, mint a vegyipar, az anyagok és az energia. Fűtési/hűtési rendszereik közvetlenül befolyásolják a reakció hatékonyságát, a termékminőséget és a biztonságot. Ez a cikk szisztematikusan elemzi a nagynyomású kötegelt reaktor fűtési/hűtési rendszerének technikai alapelveit, szerkezeti jellemzőit, kulcsfontosságú technológiáit és fejlődési tendenciáit. A gyakorlati alkalmazási esetekkel kombinálva optimalizálási tervezési stratégiát javasolnak, amely elméleti támogatást nyújt a reaktor teljesítményének javításához.
Nagynyomású kötegelt reaktorot biztosítunk, kérjük, olvassa el a következő weboldalt a részletes specifikációk és a termékinformációkért.
Termék:https://www.achievechem.com/chemical-equipment/high-pressure-batch-reactor.html

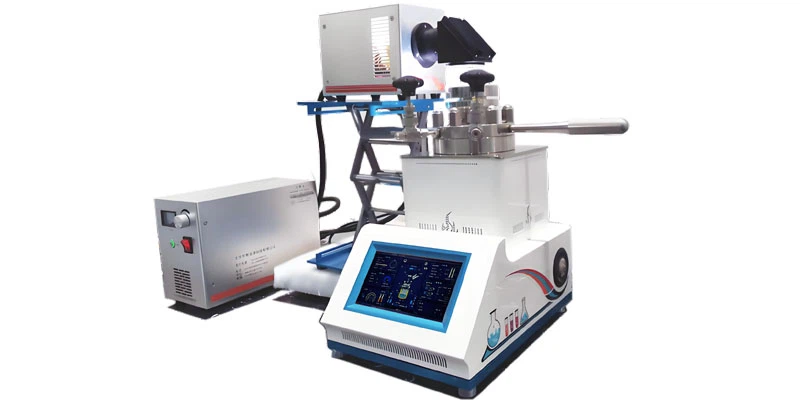

Nagynyomású kötegelt reaktor
A nagynyomású kötegelt reaktoregy olyan eszköz, amely kémiai reakciókat folytat egy zárt tartályban lévő tételekben. Alapvető jellemzője abban rejlik, hogy képes ellenállni a nagynyomású környezeteknek és rugalmas termelést elérni a kötegelt üzemmódban. Ez a berendezés egyszerre adja meg a reagenseket, leállítja a reakciót, és eldobja a termékeket, amikor az előre beállított reakcióviszonyok teljesülnek. Különösen alkalmas nagy értékű, kis tételű vagy kémiai reakcióforgatókönyvekre, amelyek szigorú állapotkezelést igényelnek. Az anyagtudomány, az automatikus vezérlés és a mesterséges intelligencia technológiájának integrált fejlesztésével ez a berendezés hatékonyabb, biztonságosabb és zöldebb irányban fejlődik, és alapvető berendezéseket nyújt a vegyipar magas színvonalú fejlesztéséhez.
Bevezetés
Magas nyomó -kötegreaktorokJelentősen javítja a reakciósebességeket és a szelektivitást egy nagynyomású környezet alkalmazásával, és széles körben alkalmazzák szuperkritikus folyadékreakciókban, polimerizációs reakciókban, katalitikus hidrogénezésben és más mezőkben. Fűtési/hűtőrendszerének, mint alapkomponensnek, meg kell felelnie a következő követelményeknek:
Gyors hőmérséklet -emelkedés és esés: Rövidítse le a reakcióciklust és javítsa a termelés hatékonyságát;
Pontos hőmérséklet -szabályozás: Kerülje a termikus kiszabadulást vagy a mellékhatásokat;
Hatékony hőátadás: csökkentse az energiafogyasztást és javítsa az energiafelhasználás hatékonyságát;
Biztonságos és megbízható: A szélsőséges munkakörülményekhez, például a magas nyomáshoz, a magas hőmérséklethez és a korrozív közeghez alkalmazkodva.
Ez a cikk elemzést végez olyan szempontokból, mint például a rendszer alapelve, szerkezete, anyagai és ellenőrzési stratégiája, és tipikus esetekkel kombinálva javasolja az optimalizálási irányokat.
A fűtési/hűtési rendszerek műszaki alapelvei
Hőátadási mód
Közvetett fűtés/hűtés
A hőt a dzseki, tekercs vagy a reaktor test beépített hőcserélőjén keresztül továbbítják, olyan tápközegek felhasználásával, mint például hőátadási olaj, gőz és hűtővíz.
Közvetlen fűtés/hűtés
A reakció közeg közvetlen érintkezésbe kerül a hőforrással (például egy elektromos fűtő rúddal), amely alkalmas kis mennyiségű reaktorokhoz.
Szuperkritikus folyadék hőátadás
A szuperkritikus folyadékok (például CO₂) magas diffunditásának és alacsony viszkozitásának kihasználásával a hőátadási hatékonyság fokozódik.
Termikus egyensúlyi kiszámítás
A reaktor hőterhelése három részből áll: a reakció hőkezelése/abszorpciója, az anyag hőmérsékletének növekedése/csökkenése és a hőveszteség. A tervezés során a hőcserélő méretét a hőátadási együttható (U), a hőcserélési terület (A) és a logaritmikus hőmérsékleti különbség (ΔTM) révén kell kiszámítani:Q=U⋅A⋅ΔTm
Energiatakarékos technológia
Hulladékhő -visszanyerés
A reakcióból származó hulladékhő felhasználása a takarmány előmelegedésére vagy gőz előállítására.
Fázisváltás energiatárolás
A hőt fázisváltó anyagokon, például olvadt sóban és paraffinon keresztül tárolja, hogy elérje a borotválkozást és a völgyi tölteléket.
Hőszivattyú -technológia
Hőszivattyúk felhasználása az alacsony hőmérsékletű hőforrások fokozására és az energiafogyasztás csökkentésére.
Rendszerszerkezet és anyagválasztás
Fűtési rendszer
Elektromos fűtés
Ellenállási fűtés: A fűtést az ellenállás huzalok beágyazásával érik el a reaktortest kabátjába, amely közepes és kis méretű reaktorokhoz alkalmas.
Indukciós fűtés: Elektromágneses indukciót használ az örvényáramok előállításához a reaktorban a fűtéshez, gyors fűtési sebességgel és nagy hőhatékonysággal.
Közepes fűtés
Hőátviteli olajkeringés: A hőátadási olaj a kabátban vagy a tekercsben kering, és kazánon keresztül melegítik {0}} fokra, amely alkalmas magas hőmérsékletű reakciókra.
Gőzmelegítés: telített gőz vagy túlhevített gőz átadja a hőt a kabáton, magas hőmérséklet -szabályozási pontossággal.
Hűtőrendszer
Vízhűtés:A keringő hűtővíz eltávolítja a hőt a kabáton vagy a tekercsen, amely alkalmas közepes és alacsony hőmérsékleti reakciókhoz.
Léghűtés:A ventilátorok kényszerített konvekcióján keresztül eloszlatja a hőt, és alkalmas kis reaktorokra vagy sürgősségi hűtésre.
Hűtőközeg hűtése:Hűtőközegek, például a szabadon és az ammónia felhasználásával elpárologtatva és elnyeli a hőt, gyors hűtés érhető el.
Anyagválasztás
Reaktor teste anyag:
Rozsdamentes acél (316L, 321): korrózióálló és alkalmas általános szerves reakciókhoz.
Hastelloy (C276, B2): Rezisztens az erős savval és az erős alkáli korrózióval, amely alkalmas szuperkritikus reakciókra.
Titánötvözet: A klorid -ionkorrózióval szemben rezisztens és klórozási reakciókhoz alkalmas.
Lezáró anyag:
Fémtömítések: mint például a Cajari tömítések, ultra nagy nyomású környezetekhez.
Csomagolási tömítés: A tavaszi előzetes meghúzással kombinálva biztosítja a hosszú távú tömítést.
A kulcsfontosságú technológiák elemzése
Hőátadás -javító technológia
Mikrocsatorna hőcserélő: A hőcserélő területet mikron szintű csatornákon keresztül növeli és javítja a hőátadási hatékonyságot.
Statikus keverő
A statikus keverőelemeket a kabátba vagy a tekercsbe állítják, hogy fokozzák a folyadék turbulenciáját és csökkentsék a hőállóságot.
Nanofluid
Nanorészecskék (például CUO, Al₂o₃) hozzáadásával a hőátadási tápközeghez, a hővezető képesség javul.
Hőmérsékleti szabályozási stratégia
PID -vezérlés
Állítsa be a fűtési/hűtési teljesítményt az arányos-integrális differenciális algoritmuson keresztül a pontos hőmérséklet-szabályozás elérése érdekében.
Homályos vezérlés
A szakértői tapasztalatok alapján alkalmazkodik a nemlineáris és az idő változó rendszerekhez, és fokozza a robusztusságot.
Modell prediktív vezérlés (MPC)
Hozzon létre egy reaktor termodinamikai modelljét, megjósolja a jövőbeli hőmérsékleti trendeket és optimalizálja a vezérlési stratégiákat.
Biztonsági védelmi technológia
Nyomásérzékelő és reteszelő rendszer
A nyomás valós idejű megfigyelése a reaktor belsejében. Amikor a nyomás meghaladja a határértéket, a gép automatikusan leállítja és felszabadítja a nyomást.
Hőmérsékleti megfigyelés
A hőelemeket több ponton helyezzük el, hogy megakadályozzák a helyi túlmelegedést.
Robbanásálló kialakítás
Robbanásbiztos motorokat és robbanásálló csomópontokat alkalmaznak az elektromos biztonság biztosítása érdekében.
Tipikus alkalmazási esetek
Folyamatfeltételek: Nyomás 22-37 MPa, hőmérséklet 400-600 fok.
Fűtési/hűtőrendszer
Fűtés: Az elektromos fűtő rudak közvetlenül melegítik a reaktor testét, a fűtési sebességnél nagyobb vagy egyenlő 10 fok /perc.
Hűtés: A szuperkritikus vizet közvetlenül permetezik a hőmérséklet csökkentése érdekében, a hűtési sebességnél nagyobb vagy egyenlő 5 fok /perc.
Alkalmazáshatás: A COD eltávolítási aránya meghaladja a 99%-ot, és ártalmatlan kezelést ér el a szerves szennyvíz.
Folyamatfeltételek: 1. nyomás. 5-3.
Fűtési/hűtőrendszer
Fűtés: Hőátviteli olaj keringés fűtés, hőmérséklet -szabályozás pontossága ± 1 fok.
Hűtés: A kabátot keringő vízzel lehűtik, hogy megakadályozzák a túlmelegedést.
Alkalmazáshatás: A szintézis gázkonverziós aránya eléri a 60%-ot, és a katalizátor élettartamát 20%-kal meghosszabbítja.
Meglévő problémák és optimalizálási irányok
Alacsony hőátadási hatékonyság: A folyadék nagynyomású fizikai tulajdonságainak változásai a termikus ellenállás növekedéséhez vezetnek.
Magas energiafogyasztás: A hagyományos fűtési/hűtési módszerek energiafelhasználási sebessége kevesebb, mint 50%.
Korrózió és kopás: A reaktor testén és a hőtercsőben a reakció közeg korróziós problémája.
Új hőcserélő kialakítása: Fejlessze ki a mikrocsatornát és a lemezkészletű hőcserélőket a hőátadási hatékonyság fokozása érdekében.
Intelligens vezérlőrendszer: Az AI algoritmusokkal kombinálva az adaptív hőmérséklet -szabályozást éri el.
Zöld energiatakarékos technológiák: elősegíti az alacsony szén-dioxid-kibocsátású technológiákat, például a hulladékhő-visszanyerést és a fázisváltozás energiatárolását.
Következtetés
A fűtési/hűtési rendszer amagas nyomásbeszélőreaktorkulcsa a reakció hatékony és biztonságos működésének biztosításához. A hőátadási mód optimalizálásával, az anyagteljesítmény javításával és az intelligens kontroll technológia bevezetésével a rendszer teljesítménye jelentősen javulhat, az energiafogyasztás csökkenthető, és a vegyipar zöld fejlődése előmozdítható. A jövőben az egyre szigorúbb folyamatkövetelmények kielégítése érdekében tovább kell vizsgálni az új hőátadási közegeket, a mikro-nano szerkezetű hőcserélőket és a digitális menedzsment technológiákat.
