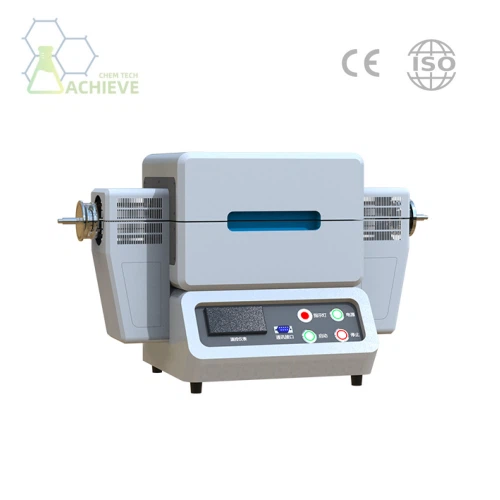

Háromzónás csöves kemence

Ahárom zóna csöves kemencebeállítható a különböző hőmérsékleti tartományok igényei szerint, azaz magas, közepes és alacsony három különböző hőmérsékleti tartományban. Ez lehetővé teszi a felhasználók számára, hogy különféle folyamati műveleteket hajtsanak végre, mint például fémek olvasztása, szilárdtest reakciók, anyagok elpárologtatása, stb., egyetlen nagy átmérőjű kerámia vagy kvarc csőben anélkül, hogy a teljes fűtési rendszert ki kellene cserélni.

 Fűtőelem és szerkezet

Fűtőelem:Három zónacső kemencékáltalában több ellenálláshuzalt vagy más típusú vezetéket használnak fűtőelemként.Ezeket az elemeket nagy kaliberű kerámia- vagy kvarchengerekben helyezik el, amelyeket kifejezetten a hő egyenletes vezetésére és szórására terveztek.

A kemence szerkezete: A kemence héja fém Q235 lágyacélból készült, és a felület elektrosztatikus ellenállással van bevonva a korrózióállóság javítása érdekében. A belsejében több hőmérséklet-szabályozási terület található, hogy megfeleljen a különböző folyamatkövetelményeknek.

 A kerámia anyagok szinterezésének és tömörítésének jelentősége

A kerámia gyártási folyamatának kulcsfontosságú lépései a kerámia anyagok szinterezése és tömörítése. Ezzel a folyamattal a kerámia anyag sűrű mikrostruktúrát képezhet, ezáltal javítva fizikai, mechanikai és termikus tulajdonságait. Ez elengedhetetlen a kerámia anyagok elektronikai alkalmazásához. ,építőipar, légi közlekedés és egyéb területeken.

 Alkalmazás kerámia szinterezéshez

 Hőmérséklet szabályozás

Aháromzónás csöves kemencepontosan tudja szabályozni a hőmérsékletet a kemence különböző területein, hogy alkalmazkodjon a hőmérsékleti gradiens követelményeihez a kerámia anyagok szinterezési folyamata során.

A pontos hőmérséklet-szabályozási rendszer révén biztosítani tudja, hogy a kerámia a szinterezési folyamatban a legjobb hőmérsékleti környezetet érje el, hogy jó szinterezési hatást érjen el.

 Légkör szabályozás

A kerámia anyagok szinterezési folyamatára a légkör fontos befolyást gyakorol.Azháromzónás csöves kemencebeállíthatja a kemence légkörét az igényeknek megfelelően, például inert gáz vagy redukáló gáz használata.

A megfelelő atmoszféra segít eltávolítani a kerámia anyagokból a szennyeződéseket és gázokat, és elősegíti az anyagok szinterezését és sűrűsödését.

 Egységes fűtés

A berendezés fűtőeleme általában fejlett fűtési technológiát alkalmaz, például ellenállásfűtést vagy indukciós fűtést, hogy biztosítsa a hőmérséklet egyenletes eloszlását a kemencében.

Az egyenletes melegítés segít csökkenteni a kerámia anyag hőmérséklet-gradiensét a szinterezés során, így egyenletesebb szinterezési hatást ér el.

 Hatékony termelés

Általában nagyon produktív, és több kerámiamintát is képes kezelni egyidejűleg.

Ez segít csökkenteni a termelési költségeket, javítani a termelés hatékonyságát és kielégíteni a nagyüzemi termelés igényeit.

 Kerámia anyagok szinterezésének és tömörítésének folyamata és mechanizmusa

Szinterezési folyamat:

 A kerámia anyagok szinterezési folyamata általában három szakaszból áll: előmelegítés, szinterezés és hűtés.

 Az előmelegítési szakaszban a kerámiaanyag fokozatosan felmelegszik a szinterezési hőmérsékletre.

 A szinterezési szakaszban a kerámiaanyagot magas hőmérsékleten biokémiai reakcióknak és fizikai változásoknak vetik alá, hogy sűrű mikrostruktúrát alakítsanak ki.

 A hűtési fázis során a szinterezett kerámiaanyag fokozatosan szobahőmérsékletre hűl.

Sűrítési mechanizmus:

 A kerámia anyagok sűrűsödése elsősorban diffúzióval és részecskék közötti átrendeződéssel valósul meg.

 Magas hőmérsékleten a kerámia részecskék felülete csökkenthető, diffúzió és átrendeződés megy végbe a részecskék között, és kialakul a sűrű mikrostruktúra.

 Ugyanakkor a kerámia anyagok hibái, például pórusai és repedései fokozatosan csökkennek, ezáltal javul az anyag sűrűsége és szilárdsága.

 A szinterezett kerámia anyagok előnyei és kihívásai

Előnyök:

 A berendezés precíz hőmérséklet- és légkör-szabályozási képességekkel rendelkezik, hogy optimális környezeti feltételeket biztosítson a kerámia anyagok számára a szinterezési folyamat során.

 A hőmérséklet egyenletes eloszlása ​​a kemencében segít csökkenteni a hőmérséklet-gradienst a szinterezési folyamatban, ezáltal javítva a szinterezési hatás egyenletességét.

 Általában nagyon produktív, és képes kielégíteni a nagyüzemi termelés igényeit.

Kihívás:

 A kerámia anyagok szinterezését általában magas hőmérsékleten kell végrehajtani, ami magasabb követelményeket támaszt a berendezés anyag- és szerkezeti kialakításával szemben.

 A szinterezési folyamat során keletkező gázokat és szennyeződéseket időben el kell távolítani, hogy elkerüljük a kerámia anyagok minőségére gyakorolt ​​káros hatásokat.

 A kerámia anyagok szinterező hatását számos tényező befolyásolja, mint például a nyersanyag minősége és a szinterezési folyamat paraméterei, ezért szigorú folyamatszabályozásra és optimalizálásra van szükség.

 Kezdeti hőkezelés: Az előkészítési folyamatban, mint például a PZT (ólom-cirkonát-titanát) kolloid film előállítása során először hőkezelést hajtanak végre az oldószerek és a szerves anyagok eltávolítása érdekében a filmben. Ezt a lépést általában alacsonyabb hőmérsékletű tartományban hajtják végre. a kolloid film termodinamikailag kiegyensúlyozatlan amorf állapotban, nagyobb energiával.

 Sűrítési mechanizmus:

 Hűtés és kikeményedés: Az izzítást követően az anyagot szobahőmérsékletre hűtik, hogy megkössön és megőrizze stabil szerkezetét.

Időszakos ismételt kezelés: A kolloid film vastagságát fokozatosan növeljük a homogenizálási, hőkezelési és lágyítási folyamat időszakos megismétlésével. Egy egyenruhánként meghatározott számú réteget (például öt réteget) egyszer, általában magasabb hőmérsékletű tartományban izzítanak. Az izzítási folyamat felszabadíthatja a kolloid film energiáját, átalakul kristályos állapotba, és megkaphatja a sűrű és kristályos filmréteget.



Együttműködési háttér

A tudomány és a technológia fejlődésével az egyetemek kutatása az anyagtudomány, a kémia, a fizika stb. területén egyre mélyebbé válik, és egyre nagyobb a kereslet a kísérleti berendezések iránt. Nagy pontosságú és többfunkciós hőkezelő berendezésként a háromhőmérsékletű csöves kemence a főiskolák és egyetemek laboratóriumának nélkülözhetetlen részévé vált. A professzionális berendezések gyártóival való együttműködés révén a felsőoktatási intézmények korszerű kísérleti berendezéseket szerezhetnek be és javíthatnak. a tudományos kutatás színvonala.

 Együttműködési ügy

 Az IDRR Wuxi Aidi Thermal Engineering és a Zhejiang University: 2024 szeptemberében az IDRR Wuxi Aidi Thermal Engineering és a Zhejiang Egyetem laboratóriuma együttműködést kötött egy közös laboratórium felépítésére. Az IDRR Wuxi Aidi Thermal Engineering elkötelezett a csőkemencék és egyéb termékek fejlesztése és kutatása mellett. forró feldolgozó berendezések és öntési segédanyagok, valamint termékei nagymértékben kompatibilisek a kutatási irányvonallal a Zhejiang Egyetem laboratóriumában. A két fél együttműködésen keresztül közösen támogatta a hőkezelési technológia új fejlesztését.

 Dalian Műszaki Egyetem: A Dalian Műszaki Egyetem nyitott típusú, kisméretű, háromhőmérsékletű csőkemencét vásárolt laboratóriumi kutatásokhoz. A berendezés nagy pontosságú és többfunkciós tulajdonságokkal rendelkezik, ami erős kutatási támogatást nyújt a Dalian Egyetem kutatói számára. technológia.

 Kooperatív jelentősége

 A tudományos kutatás színvonalának emelése: A professzionális berendezések gyártóival való együttműködés révén a felsőoktatási intézmények korszerű kísérleti berendezéseket és műszaki támogatást szerezhetnek a tudományos kutatás színvonalának emelése érdekében.

 A technológiai innováció előmozdítása: Az olyan együttműködési modellek, mint például a közös laboratóriumok közös kiépítése, elősegíthetik az erőforrások megosztását és a kiegészítő előnyöket a felsőoktatási intézmények és a berendezésgyártók között, valamint közösen elősegíthetik a technológiai innovációt és a teljesítmények átalakítását.

 Tudományos kutatói tehetségek képzése: Az egyetemi és főiskolai kutatók együttműködési projektekben való részvételével, szakmai képzésben részesülve folyamatosan javíthatják szakmai színvonalukat és gyakorlati képességeiket, hozzájárulhatnak a kiváló tudományos kutatói tehetségek kibontakoztatásához.

Felkészülés a vizsgálat előtt



Kapcsolja ki a kezelést

A fűtőelem ellenőrzése előtt a biztonság érdekében először le kell választani a tápfeszültséget.

nézd meg többet



Védelmi intézkedések

Viseljen védőkesztyűt és védőszemüveget, hogy elkerülje a sérüléseket az ellenőrzés során.

nézd meg többet



Ellenőrizze a lépéseket

1. Megjelenési vizsgálat

 Ellenőrizze a fűtőelemeket (például ellenálláshuzalokat, szilícium-karbon rudakat stb.) nyilvánvaló törés, deformáció, elszíneződés vagy sérülés szempontjából. A törés általában nem folytonos hely, a deformáció hajlításként, torzulásként és egyéb rendellenes alakzatként jelentkezhet, az elszíneződés túlmelegedés vagy abnormális színváltozás következménye lehet hosszú távú használat után, a károsodás külső erőhatás és egyéb, a felület által okozott okok miatt az alkatrész sérülése.

 Ellenőrizze, hogy a fűtőelem csatlakozó részei, mint a kivezetés, rögzítőelem stb. szilárdak-e, nincs-e meglazulás, leesés vagy oxidáció. A meglazulás vagy leesés gyenge érintkezéshez vezethet, és befolyásolhatja a fűtési hatást; Az oxidáció növelheti az ellenállást, csökkentheti a fűtési hatékonyságot, és akár meghibásodást is okozhat.

2. Hőmérséklet ellenőrzés

 A fűtési folyamat során figyelje meg a hőmérséklet kijelzési értékének változását. Ha a fűtőelem normálisan működik, a hőmérsékletnek fokozatosan emelkednie kell a fűtési idő növekedésével, és viszonylag stabilnak kell maradnia a beállított hőmérséklet elérése után. Ha a hőmérséklet lassan emelkedik, stagnál vagy erősen ingadozik, akkor a fűtőelemmel lehet probléma.

 Hőmérsékletmérő eszközöket, például infravörös hőmérőt használnak a hőmérséklet közvetlen mérésére a cső felületén vagy a cső közelében. Normál körülmények között a különböző helyeken a hőmérsékletet egy bizonyos tartományon belül kell elosztani, és meg kell felelniük a hőmérséklet-kijelző műszer értékének. Ha egyes területeken a hőmérséklet jelentősen alacsony vagy magas, akkor előfordulhat, hogy a fűtőelem nem működik megfelelően.

3. Elektromos paraméterek ellenőrzése

 Ampermérővel és voltmérővel mérje meg a csőkemence fűtőelemének üzemi áramát és feszültségét. A mért értékeket összehasonlítják a készülék névleges áramával és feszültségével. Ha az áramerősség túl alacsony, akkor az részben megsérülhet, vagy rosszul érintkezhet a fűtőelemmel; Ha az áramerősség túl magas, rövidzárlat vagy egyéb rendellenes állapot léphet fel. Ugyanakkor ügyeljen az áram és a feszültség stabilitására, a nagy ingadozás azt jelentheti, hogy a fűtőelem nem stabil.

 Háromfázisú tápegységgel rendelkező csőkemencéknél ellenőrizze, hogy a háromfázisú áram kiegyensúlyozott-e. Ha a háromfázisú áram nincs kiegyenlítve, akkor az egyik fázis fűtőelemével lehet probléma.

4. Teljesítmény ellenőrzése

 A cső alakú kemence teljesítményszámítási képlete (teljesítmény=áram × feszültség × teljesítménytényező) szerint kerül kiszámításra a fűtőelem tényleges teljesítményfelvétele. A berendezés névleges teljesítményéhez képest, ha a tényleges teljesítmény lényegesen kisebb, mint a névleges teljesítmény, akkor előfordulhat, hogy a fűtőelem sérült vagy nem működik megfelelően.

5. Hangellenőrzés

 A csöves kemence működése közben figyelmesen figyelje meg, hogy a fűtőelemnek nincs-e rendellenes hangja. Ha szokatlan hang hallható, azt a fűtőelem kilazulása, törése vagy más alkatrészekkel való súrlódása okozhatja.
